Покрасочные камеры

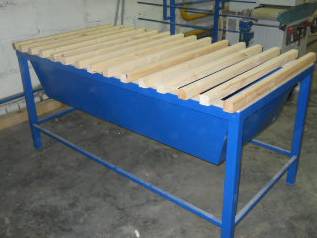

Вытяжка с сухой фильтрацией	Стол для шлифовки	Общий вид 1

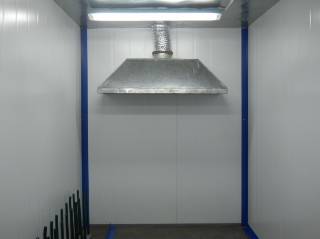

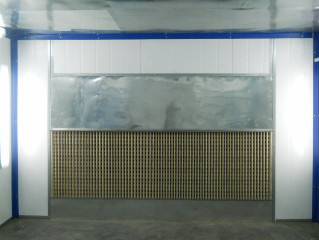

Общий вид 2	Лаборатория	Вытяжная установка с сухой фильтрацией

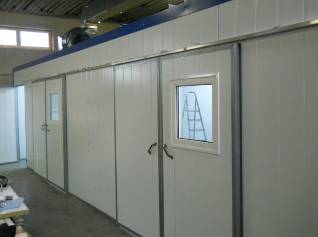

Покрасочная камера избыточного давления	Раздвижные двери (вид изнутри камеры)	Вытяжная установка с сухой фильтрацией

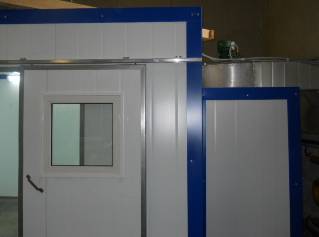

Вход из покраски в сушильное помещение	Вход из покраски в сушильное помещение	Сушильное помещение
Короб расширитель, фильтрация приточного воздуха	Вытяжной вентилятор IP-65 (взрывозащищенное исполнение)

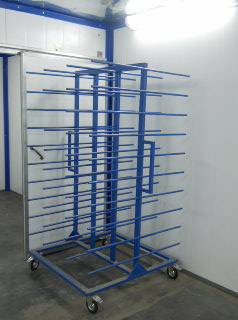

Выброс воздуха на улицу, воздуховоды собственного производства. защита от осадков	Тележка
Специализированные подставки, изготовим под любой уровень нагрузки	Передвижные и стационарные стеллажи любой конфигурации на заказ	Покрасочная камера избыточного давления. Вытяжная установка с водной завесой.

Устройство покрасочного производства

Камеры избыточного давления используются для высококачественной покраски различных изделий.

Камера избыточного давления (окрасочная камера) в комплекте с одной или двумя вытяжными установками (водяной или сухой фильтрации) может быть собрана из сэндвич-панелей заполненных пожаробезопасным стекловолокном, а так же из других материалов, предоставляемых Заказчику на выбор.

Приточная вентиляция оснащена коробом расширителем и комплектом фильтров грубой и тонкой очистки, через который происходит нагнетание и очистка приточного воздуха.

Вытяжная установка, расположенная внутри камеры избыточного давления, которая вытягивает загрязненный аэрозолями краски воздух через переднюю зону всасывания и выбрасывает его с помощью центробежного вентилятора после предварительной фильтрации. В камере избыточного давления непосредственно устанавливается вытяжная установка, вход и инспектирование обеспечиваются через двойную дверь (створчатую или раздвижную. Избыточное давление в покрасочной камере создается нагнетанием воздуха снаружи камеры. Очищенный воздух поступает и равномерно распределяется по покрасочной камере и сохраняет постоянную температуру благодаря системе контроля температуры и фильтрующему пленуму.

Освещение окрасочной камеры обеспечивается неоновыми лампами мощностью 8х36 Вт. Каждая с защитой IP65.

Особенности ПК избыточного давления

Для обеспечения функционирования окрасочной камеры, (камера избыточного давления) должна быть оснащена вытяжной установкой (водной или сухой фильтрацией) и установкой приточного воздуха. Чтобы создать избыточное давление номинальные показатели производительности приточной установки должны быть на 20-25% выше, чем производительность вытяжного вентилятора окрасочной кабины.

А необходимые фактические показатели, достигаются специальной регулировкой приточно-вытяжной системы.

Избыток приточного воздуха, который не может выбросить вытяжная установка, естественным путем выходит из окрасочной камеры через щели в дверях, окнах и специальных отводах тем самым не давая вытяжной установке затягивать внутрь грязный воздух из цеха.

Сушильное помещение, изготавливается из тех же сэндвич панелей. Для этого достаточно вместо окрасочной кабины установить внутри помещения нагревательные приборы и систему автоматического контроля температуры воздуха. И не большую приточно-вытяжную систему. Время сушки окрашенных и грунтованных изделий, можно уменьшить до 5 раз.

Базовое исполнение покрасочной камеры предполагает установку вытяжной установки внутри окрасочной камеры, а систему нагнетания воздуха с коробом расширителем для приточной установки - на крыше. В короб расширитель на съемной решетке устанавливается система фильтров, грубой и тонкой очистки. Для очистки приточного воздуха.

Так же мы изготавливаем специальное оборудование для покрасочных камер (раздвижные подставки для покраски, передвижные и стационарные стеллажи любой конфигурации). Высылаем вам несколько фотографий.

В результате установки данного оборудования Заказчик получит сбалансированную систему приточно-вытяжной вентиляции, покрасочную камеру правильной формы, где будут улучшены аэродинамические показатели обмена воздуха, очистку приточного воздуха, специализированными фильтрами. Также будет изготовлена внутренняя часть покрасочной камеры, из пожаробезопасных материалов, что позволит добиться нужного уровня чистоты в покрасочном помещении.

Если Вы столкнулись со следующими проблемами:

* При покраске на изделия попадает пыль, сор.
* Большой процент брака при покраске.
* Вам необходимо подключить и обогреть приточную вентиляцию.
* Необходима организация, оптимизация, процессов покраски.

Все проблемы решает один телефонный звонок. 8 (926) 224-33-40
